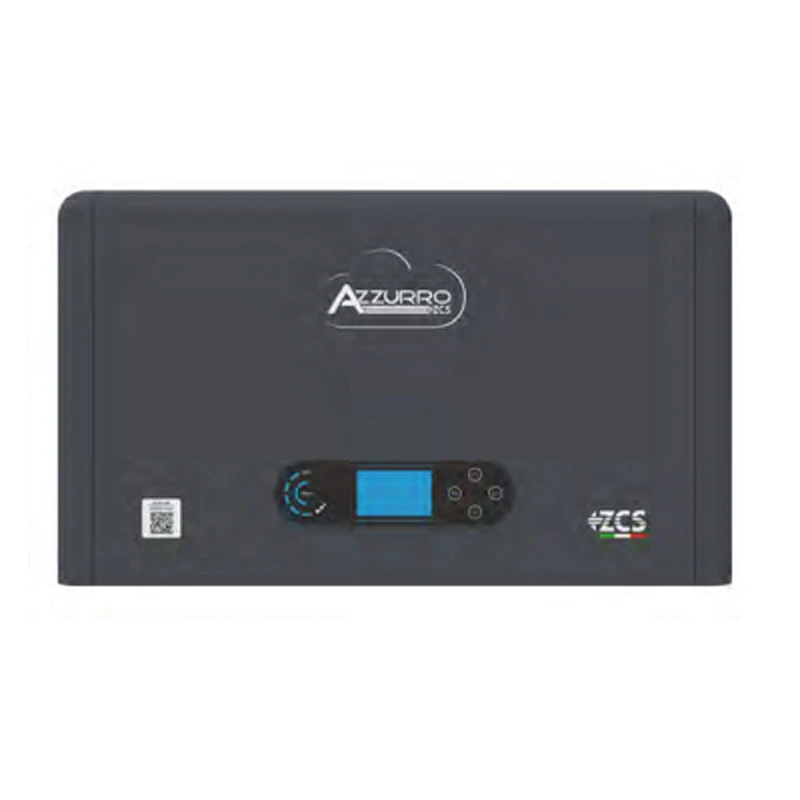

Інвертор гібридний AZZURRO 1PH HYD 4600 ZP1

Технічні дані підключення акумуляторної батареї

• Тип сумісної акумуляторної батареї

  HV ZBT 5K

• Номін. напруга акумуляторної батареї, В

  400

• Діапазон напруги акумулятора, В

  300 - 435

• Максимальна потужність заряджання / розряджання, Вт

  4600

• Дозволений діапазон температур, °C

  -10°C...+50°C

• Кількість/ємність встановлюваних батерей

  1-4 / 5,1-20,4 кВт*год

• Крива зарядки

  Керується інтегрованою системою управління живленням батареї BMS

• Глибина розрядження (DoD)

  0%-90% (програмований)

• Вага встановлюваних батарей, кг

  50

• Розміри встановлюваних батарей (ВxШxГ), мм

  420 * 7087 * 170

Вихід EPS (аварійний блок живлення)

• Потужність, що подається EPS, Вт

  4600

• Вихідна напруга і частота EPS

  Однофазний 230 В 50 Гц

• Струм, що подається на EPS, A

  20,9

• Сумарні гармонійні спотворення

  менше 3%

• Час перемикання

  менше 10 мс

Технічні характеристики вхідного постійного струму

• Типова потужність постійного струму, Вт

  6900

• Макс. потуж. пост. струму для кожного MPPT, Вт

  3750

• Кількість незалежних MPPT

  2

• Кількість рядків для MPPT

  1

• Макс. напруга постійного струму на вході, В

  550

• Напруга активації, В

  100

• Номін. вхід. напруга постійного струму, В

  360

• Діапазон напруги постійного струму MPPT, В

  85 - 520

• Макс. струм на вході для кожного MPPT, А

  16 / 16

• Макс. абсолютний струм для кожного MPPT, А

  22,5 / 22,5

Технічні дані для виходу змінного струму

• Максимальний струм, A

  20,9

• Кількість фаз

  Однофазний

• Діапазон напруги змінного струму, В

  180 - 276

• Номінальна частота, Гц

  50 Гц

• Діапазон частот змінного струму, Гц

  44-55 Гц

• Сумарні гармонійні спотворення

  менше 3%

• Коефіцієнт потужності

  1 за замовчуванням (програмований +/- 0,8)

• Обмеження живлення мереж

  Програмований з дисплея

Ефективність

• Максимальна ефективність

  97,80%

• Зважена ефективність (EURO)

  97,10%

• Ефективність MPPT

  99,9%

• Живлення в автономному режимі

  менше 10 Вт

Види захисту

• Внутрішній захист інтерфейсу

  Так

• Пристрої безпеки

  антиострівкування

• Захист від зміни полярності постійного струму

  Так

• Роз'єднувач постійного струму

  Інтегрований

• Захист від перегріву

  Так

• Категорія Надлишкової напруги/Тип захисту

  Категорія перенапруги ІІІ / Клас захисту І

• Інтегровані розвантажувачі

  AC/DC MOV: Тип 3 стандарт

• Батарея Soft Start

  Так

• Захист від струму на виході

  Так

Стандарт

• EMC

  EN 61000-6-1/2/3/4

• Стандарт безпеки

  IEC 60068-1/2/14/30

• Стандарт підключення до мережі

  Сертифікати та стандарти підключення доступні на www.zcsazzurro.com

Зв’язок

• Додаткові входи або з'єднання

  Вхід для підключення датчика постійного струму

Загальні дані

• Допустимий діапазон температур навколишнього середовища, °C

  -10°C...+60°C (обмеження потужності при температурі вище 45°C)

• Топологія

  Без трансформатора / Ізольований вихід батареї високої частоти

• Ступінь захисту

  IP65

• Вологість робочого середовища

  5...95% без конденсації

• Макс. висота над рівнем моря

  4000 м

• Рівень шуму, дБа

  25 дБа

• Охолодження

  Природна конвекція

• Графічний дисплей

  РК-дисплей + додаток

• Гарантія, років

  10 років
